中頻爐維修大全，中頻爐常見故障解決辦法

時間：2019-10-19 02:26:48 來源：洛陽宇華電爐廠

在中頻爐使用過程中經常會出現各種各樣的問題，維修應針對不同的問題對癥下藥。首先要判斷能否開啟，無法開啟應斷電檢修電源、整流器、電容器故障，接電檢查示波器以及晶閘管，開啟后應根據出現故障的零件檢修，下面就由宇華小編為您介紹中頻爐維修方法。

一、斷開電源維修

1、電源

用萬用表測一下主電路開關（接觸器）和控制保險絲后面是否電，這將排除這些元件斷路的可能性。

2、整流器

整流器采用三相全控橋式整流電路，它包括六個快速熔斷器、個晶閘管、六個脈沖變壓器和一個續流二極管。

①在快速熔斷器上有一個紅色的示器，正常時指示器縮在外殼里邊，當快熔燒斷后它將彈出，有些快熔的指示較緊，當快熔燒斷后，它會卡在里面，所以為可靠起見，可以用萬用表通斷檔一下快熔，以判斷它是否燒斷。

②測量晶閘管的簡單方法是用萬用表電阻擋（200Ω擋）測一下其陰極—陽極、極—陰極電阻，測量時晶閘管不用取下來。正常情況下，陽極—陰極間電阻應無窮大，門極—陰極電阻應在10—50Ω之間，過大或過小都表明這只晶閘管極失效，它將不能被觸發導通。

③脈沖變壓器次邊接在晶閘管上，原邊接在主控板上，用萬用表測量原邊電阻為50Ω。續流二極管一般不容易出現故障，檢查時用萬用表二極管擋測其二，正向時萬用表顯示結壓降約有500mV，反向不通。

3、電容器

①與負載并聯的電熱電容器可能被擊穿，電容器一般分組安裝電容器架上，檢查時應先確定被擊穿電容器所在的組。斷開每組電容器的匯流排與主匯流排之間的連接點，測量每組電容器兩個匯流排間的電阻，正常時應無窮大。確認壞的組后，再斷開每臺電熱電容器引至匯流排的軟銅皮，逐臺檢即可找到擊穿的電容器。每臺電熱電容器由四個芯子組成，外殼為一極，另一分別通過四個絕緣子引到端蓋上，一般只會有一個芯子被擊穿，跳開這個絕緣上的引線，這臺電容器可以繼續使用，其容量是原來的3/4。電容器的另一個故障是漏油，一般不影響使用，但要注意防火。

②安裝電容器的角鋼與電容器架是絕緣的，如果絕緣擊穿將使主回路接地，測電容器外殼引線和電容器架之間的電阻，可以判斷這部分的絕緣狀況。

二、接通電源維修

1、將示波器探頭接在整流晶閘管的門極和陰極上，示波器置于電源同步，按下啟動按鈕后即可看到觸發脈沖波形，應為雙脈沖，幅度應大于2V。按一下止按鈕，脈沖將立即消失。重復六次，將每個晶閘管都看一下，如果門極沒有沖，可以將示波器的探頭移到脈沖變壓器的原邊看一下，如果原邊有脈沖而次沒有，說明脈沖變壓器損壞，否則問題可能出在傳輸線或主控板上。

2、將示波器探頭接在逆變晶閘管的門極和陰極上，示波器置于內同步，接通控制電源后可以看到逆變觸發脈沖，它是一串尖脈沖，幅度應大于2V，通過波器的時標讀出脈沖周期，算出觸發脈沖頻率，正常時應比電源柜的標稱頻率約20%，這個頻率稱為啟動頻率。按下啟動按鈕后，脈沖的間距加大，頻率變，正常時應比電源柜的標稱頻率低約40%，按一下停止按鈕，脈沖頻率立即跳啟動頻率。通過上列檢查，基本能排除完全不能啟動的故障。

三、啟動后問題維修

1、整流器缺相

故障表現為工作時聲音不正常，輸出電壓升不到額定，且電源柜怪叫聲變大，這時可以調低輸出電壓在200V左右，用示波器觀察流器的輸出電壓波形（示波器應置于電源同步），正常時輸入電壓波形每周期六個波形，缺相時會缺少二個。這一故障一般是由于整流器某只閘管沒有觸發脈沖或觸發不導通引起的，這時應先用示波器看一下六個整流晶管的門極脈沖，如果有的話，關機后用萬用表200Ω檔測量一下各個門極電阻，不通或者門極電阻特別大的那只晶閘管換掉即可。

2、逆變器三橋臂工作故障

表現為輸出電流特別大，空爐時也一樣，且電柜工作時聲音很沉重，啟動后把功率旋鈕調到小位置，會發現中頻輸出電壓正常時高。用示波器依次觀察四個逆變晶閘管的陽極—陰極之間的電壓波形，如果三橋臂工作，可以看到逆變器中有相鄰二只晶閘管的波形正常，另外相鄰的二只有一只沒有波形，另一只為正弦波。KK2觸發不通，其陽極—陰極之間的波形就是正弦波；同時KK2不通會導致KK1無法關斷，所以KK1二端就沒有波形。

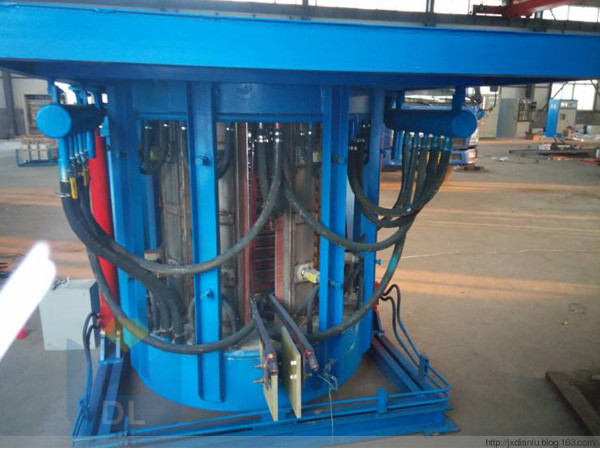

3、感應線圈故障

感應線圈是中頻電源的負載，它采用壁厚3至5毫米的形紫銅管制成。它的常見故障有以下幾種：①感應線圈漏水，這可能引起線圈匝間打火，必須及時補焊才能運行。

②鋼水粘在感應線圈上，鋼渣發熱、發紅，會引起銅管燒穿，必須及時清除干。

③感應線圈匝間短路，這類故障在小型中頻加熱爐上特別容易發生，因?yàn)闋t子，在工作時受熱應力作用而變形，導致匝間短路，故障表現為電流較大，工作率比平常時高。

以上就是關于中頻爐維修方法的詳細介紹，在中頻爐出現故障時應時間斷開電源，防止出現其他安全危險。然后根據檢修方法，一步步準確的找出問題所在，根據具體的故障原因進行維修，這樣可以少走很多彎路。宇華電爐具有一體化的售后服務機制，為用戶提供網絡和實體學習班，培訓維修技術人員，如果您有任何關于中頻感應爐的問題，歡迎留言或是致電咨詢，我們將會有專業的工程師為您解答。
